迷你手動二次元影像測量儀(TY-MEC01)
時間：2026-04-16

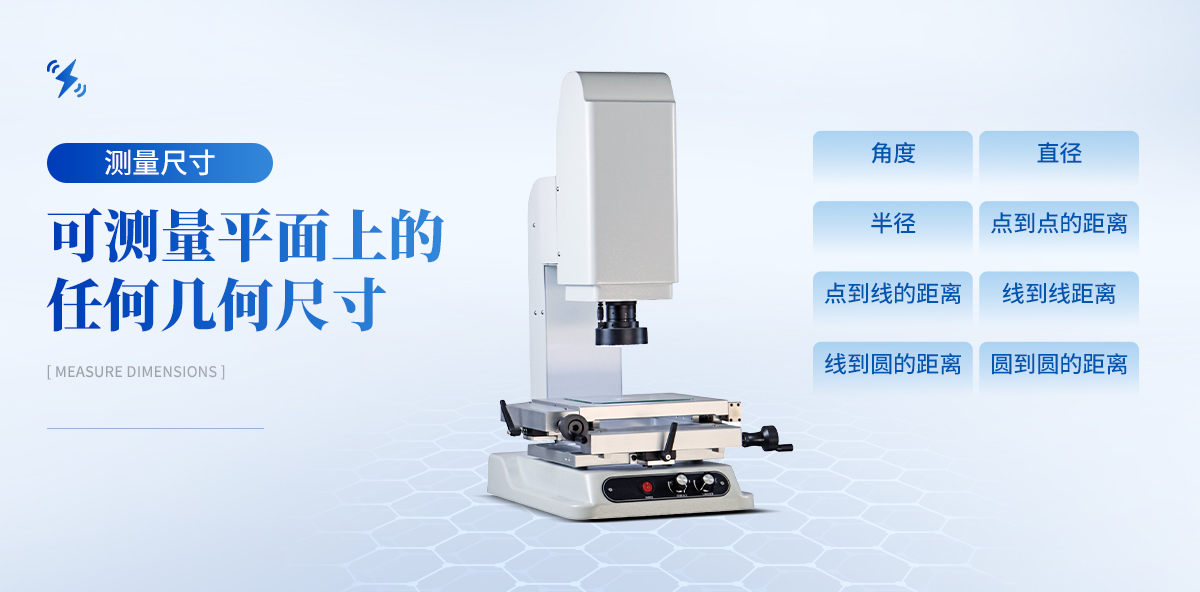

技術服務在線詢價迷你手動二次元影像測量儀體積小巧，適合實驗室、車間或辦公桌使用，可精準測量五金小件、電子元件、模具樣品、PCB等精密零件。手動操作靈活，便于小批量多品種檢測，兼具便攜性與高精度，歡迎咨詢參數與報價。

鏈接：http://www.tcccement.com.cn/760.html

相關產品推薦

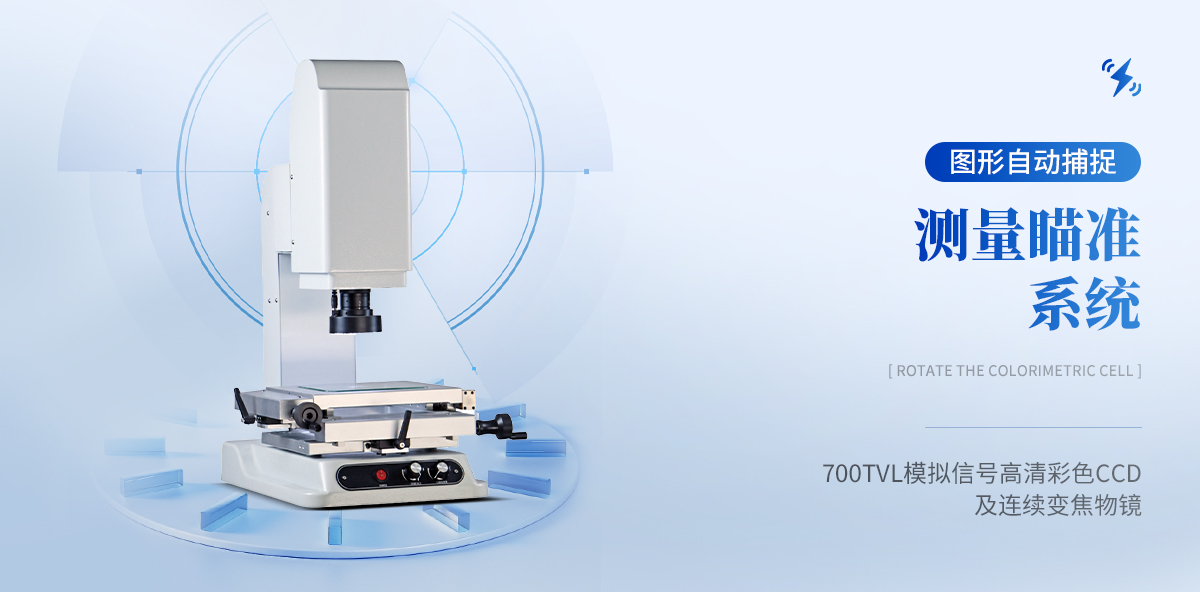

1、儀器采用700TVL模擬信號高清彩色CCD及連續變焦物鏡作為測量瞄準系統；

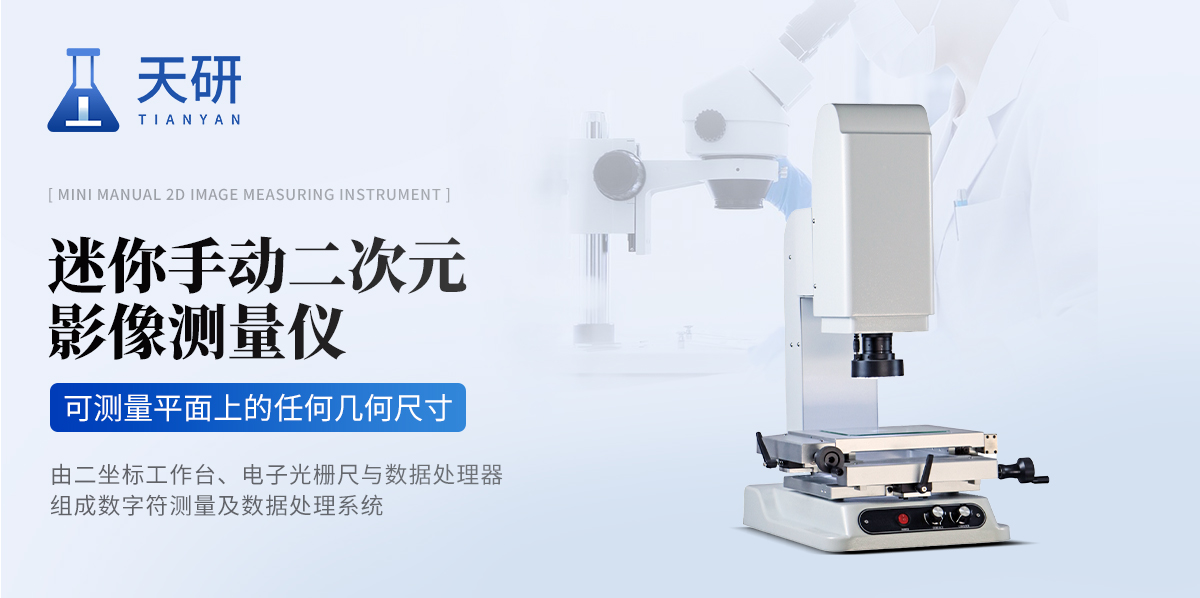

2、由二坐標工作臺、電子光柵尺與數據處理器組成數字符測量及數據處理系統；
3、采用花崗石基座+航空鋁工作臺，外觀簡潔大方；
4、表面光由環形LED光源組成，每一組均為恒流電源驅動，連續可調；

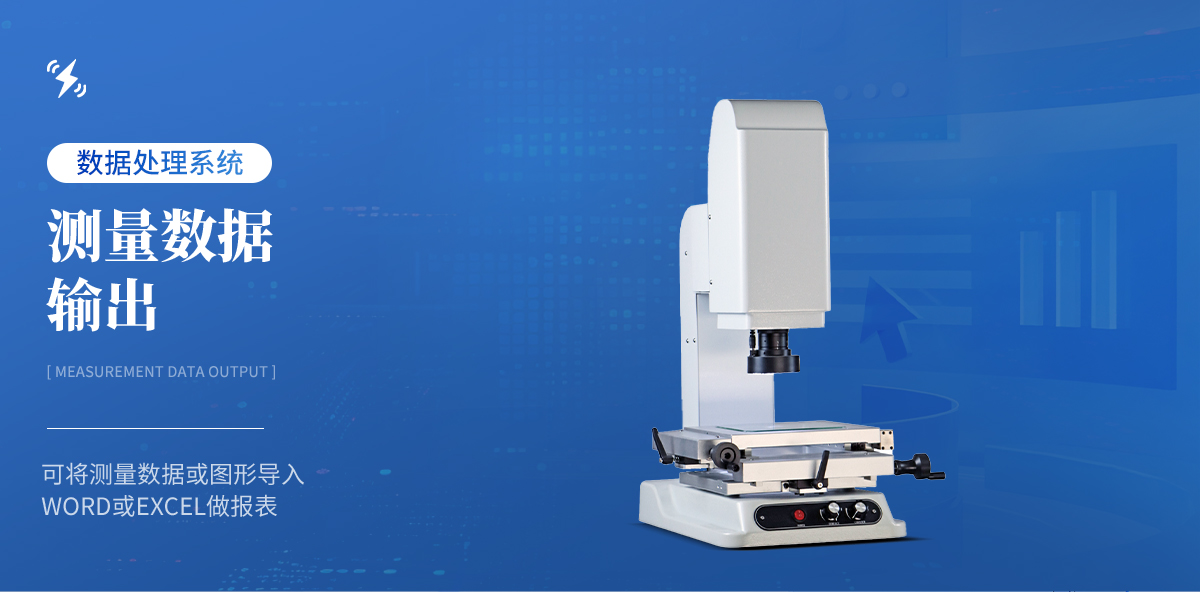

5、儀器具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起；

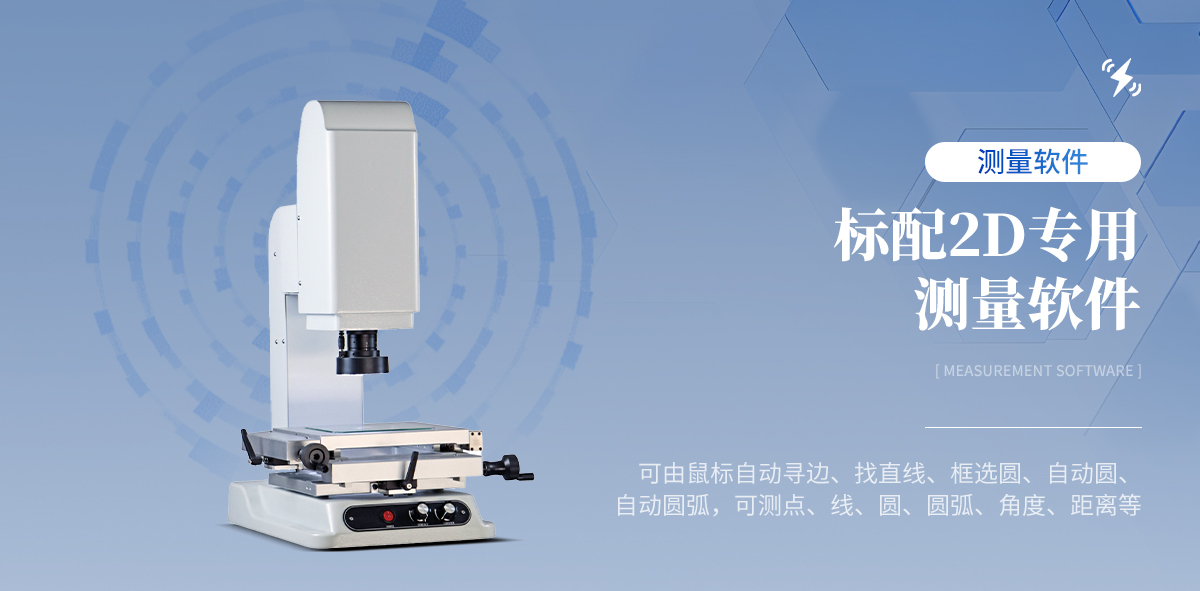

6、儀器配合計算機使用,與計算機連接后,采用2D影像測量儀專用軟件測繪圖形進行處理及輸出；

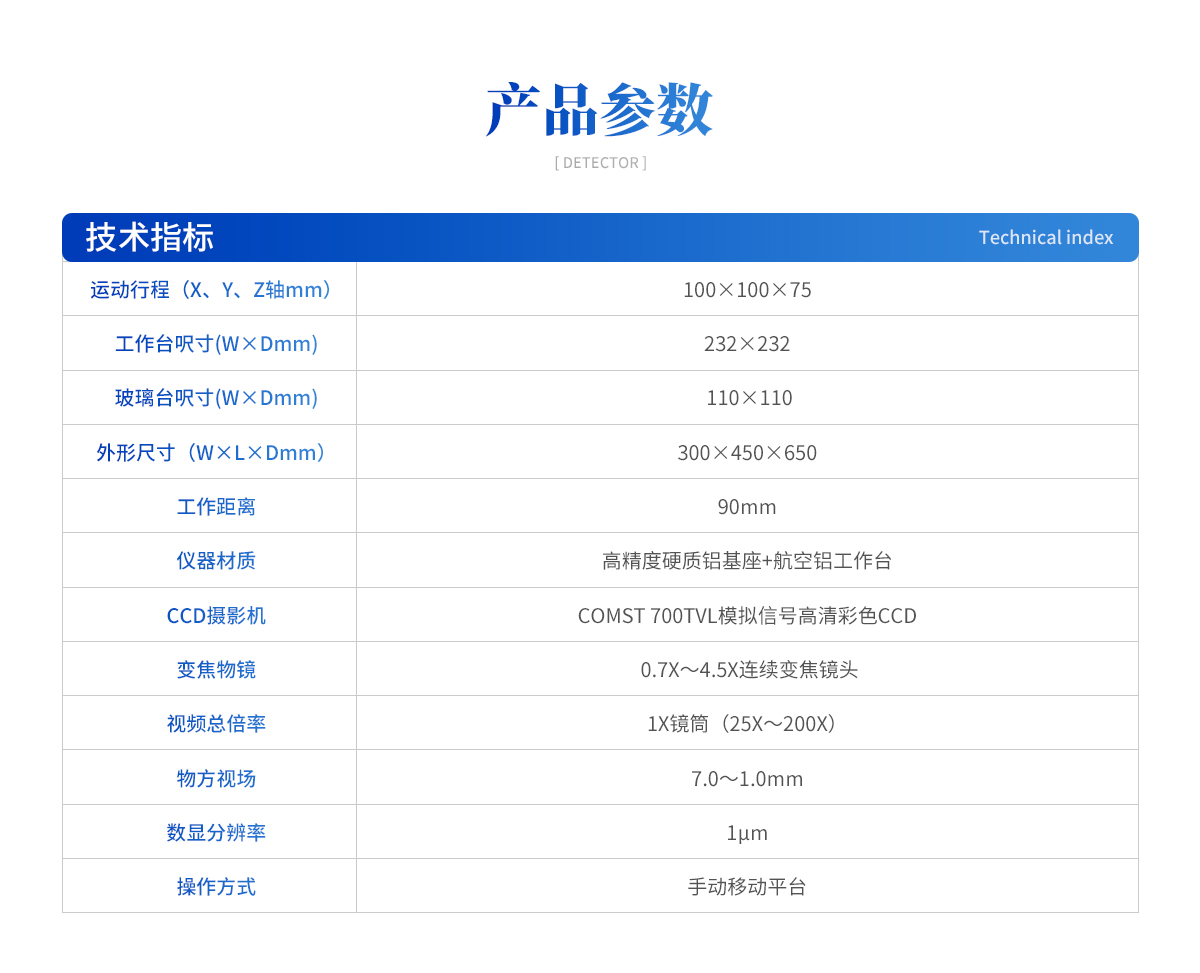

設備基本參數:

1、運動行程（X、Y、Z軸mm）：100×100×75；
2、工作臺呎寸(W×Dmm)： 232×232
3、玻璃臺呎寸(W×Dmm)： 110×110
4、外形尺寸（W×L×Dmm）： 300×450×650
5、工作距離：90mm
6、儀器材質：高精度硬質鋁基座+航空鋁工作臺
7、CCD攝影機：COMST 700TVL模擬信號高清彩色CCD
8、變焦物鏡： 0.7X～4.5X連續變焦鏡頭
9、視頻總倍率：1X鏡筒（25X～200X）
10、物方視場： 7.0～1.0mm
11、數顯分辨率：1μm
12、數顯分辨率：1μm
13、操作方式：手動移動平臺

配置清單

儀器基座

CCD

鏡頭

光柵尺

導軌

傳動

表面光源

底光源

數據采集卡

視頻采集卡

影像測量軟件
